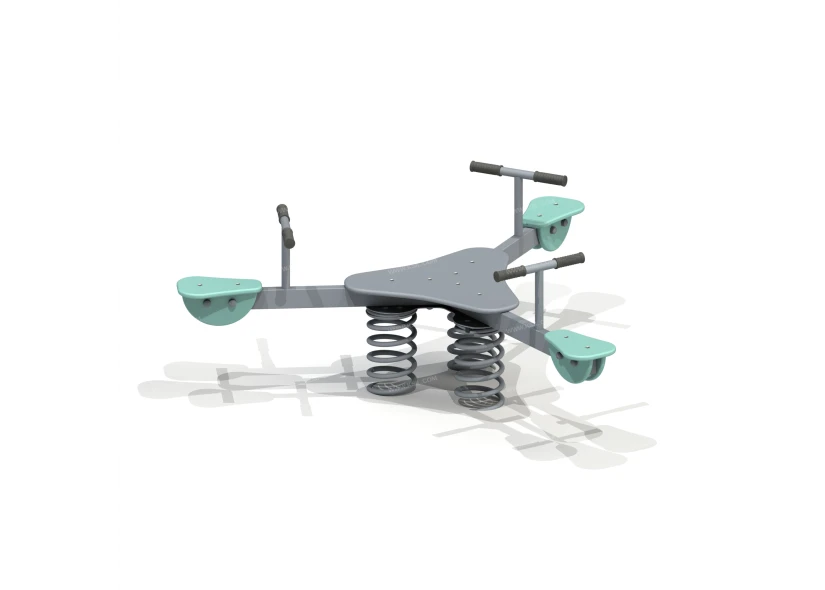

Качалка на 3-х пружинах “Трилистник” должна представлять собой устойчивую конструкцию, обеспечивающую безопасное качание детей. Качалка должна состоять из трех пружин, трех опорных пластин квадратной формы для крепления пружин в нижней части, 9-ти раскосов, соединяющих пружины с опорными плитами, 2-х пластин в виде тройника, трех балок с ручками, и 4 фанерных сидений, одно из которых центральное. Каждая из трёх опорных пластин, играющая роль фундамента, выполнена из металлического листа толщиной δ =5 мм; они соединяются с пружинами при помощи раскосов, выполненных из полосы толщиной 5 мм шириной 40 мм.Снизу и сверху пружины соединяются болтовым соединением при помощи пластин в виде тройника, выполненных из металлического листа толщиной 4 мм.Пружины изготовлены из прутка Ø 22мм высотой 400 мм и наружным Ø 202мм, число рабочих витков n= 6, окрашивается полимерными порошковыми красками.Балки с ручками выполнены из профильной трубы сечением 40х80 мм, и круглой трубы диаметром не менее 33 мм. Зоны рукояток, предназначенные для захвата, должны быть покрыты слоем атмосферостойкой резины. С одной стороны балки при помощи болтового соединения крепятся к верхней пластине в виде тройника и сверху закрываются центральным сиденьем, выполненным из влагостойкой фанеры толщиной не менее 21 мм.С другой стороны на балки крепятся фанерные сиденья, выполненные из влагостойкой фанеры толщиной не менее 21 мм.
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Позиции захвата должны быть четко обозначены и иметь шероховатую текстуру для предотвращения скольжения.Заглушки пластиковые на места резьбовых соединенийФанера влагостойкая не ниже I сорта, изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины. Материалы из древесины не должны иметь на поверхности дефектов обработки.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
